ETS Insta Snake

Här kan du diskutera olika kablar, kontakter, 19" panaler, uttagsboxar mm.

ETS Insta Snake

Inläggav Anton Jonsson » lör 16 jun 2012, 14:36

hej!

har precis köpt mig en uppsättning instasnake från ETS.
jag öppnade en och kollade vad som fanns i och det enda förutom kontakterna var en komponent som jag inte ser vad det är för någon.. Finns det någon som vet mer om detta?
enligt spec. så ska de gå att köra mic/line 500m utan problem i en vanlig cat5 kabel, hur är de möjligt utan att få störningar??

mvh anton
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Anton Jonsson » lör 16 jun 2012, 14:38

Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Nicke Löfgren » lör 16 jun 2012, 15:39

ta en bild på den
Användarvisningsbild
Nicke Löfgren
PAR-64
PAR-64

Inlägg: 3936
Blev medlem: ons 09 nov 2005, 19:02

Re: ETS Insta Snake

Inläggav Anton Jonsson » lör 16 jun 2012, 18:46

har ingen box här just nu, men det är en svart kvadratisk komponent med 4 pin vad ja kan se, får inte ihop det logiska alls i detta :/
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Jonas Larsson » lör 16 jun 2012, 20:38

Sitter det någon elektronik i de boxarna överhuvudtaget? Öppnade faktiskt en i går för skojs skull, och såg bara en cat kontakt kopplad till 4 xlr, inget mer. Men jag kanske inte tittade tillräckligt noga, eller så ser han och honändarna kanske olika ut?
//Jonas - ljudoljus.net crew
Användarvisningsbild
Jonas Larsson
ljudoljus.net admin
ljudoljus.net admin

Inlägg: 1739
Blev medlem: tis 15 jul 2003, 01:00
Ort: Skövde

Re: ETS Insta Snake

Inläggav Mikael Thieme » lör 16 jun 2012, 23:41

Anton Jonsson skrev:enligt spec. så ska de gå att köra mic/line 500m utan problem i en vanlig cat5 kabel, hur är de möjligt utan att få störningar??

Vi har något dussin sådana, bra problemlösare. Partvinning och balansering tar hand om störningar väldigt bra, på samma sätt som man kopplar telefonsamtal kilometervis eller miltals i oskärmad kabel. Googla på CMRR, balanced line och baluner. :wink:
Mikael Thieme
PAR-64
PAR-64

Inlägg: 774
Blev medlem: mån 23 jan 2006, 19:07
Ort: Falkenberg

Re: ETS Insta Snake

Inläggav Anton Jonsson » sön 17 jun 2012, 12:00

i mina så sitter de 1 komponent, både i han och hon ändan, men inget mer..
är de alltså så enkelt som att bara koppla ihop signalerna i en balanserad mickabel med varsin tråd i ett par och sen tvinna ihop skärmarna på alla fyra och ansluta till skärmen på rj45?

I sånna fall kan jag ju tillverka boxarna för under halva summan själv?!
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Niklas Elste » sön 17 jun 2012, 12:14

det är inte omöjligt
kablar är inte så svåra att förstå sig på offtast
bara kolla på telefon kablar dom är bara tvinnade
cat 5 bara tvinnad
Användarvisningsbild
Niklas Elste
PAR-64
PAR-64

Inlägg: 2056
Blev medlem: sön 13 jul 2008, 15:58

Re: ETS Insta Snake

Inläggav Mikael Thieme » sön 17 jun 2012, 12:22

Anton Jonsson skrev:I sånna fall kan jag ju tillverka boxarna för under halva summan själv?!

Kan du verkligen det? Köpa kontaktdon, hitta lagom boxar, borra, slipa, skruva/nita, lacka... har man inget annat alls för sig i tillvaron så må det vara hänt, men man lurar sig lätt att tro att man gör även enkla saker billigare än att köpa dem. :)
Mikael Thieme
PAR-64
PAR-64

Inlägg: 774
Blev medlem: mån 23 jan 2006, 19:07
Ort: Falkenberg

Re: ETS Insta Snake

Inläggav Anton Jonsson » mån 18 jun 2012, 22:25

Jag har ju iof inte räknat efter jättenoga, men ja tror nog ja ska kunna komma en bit under även om ja räknar med arbetstimmar..
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Anton Jonsson » mån 25 jun 2012, 22:58

Nu har jag provat att bygga en egen, 1,5h timme tog de. Då borde de ju bli billigare, även om man räknar arbetstid, om man har tiden.
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Niklas Elste » tis 26 jun 2012, 05:33

blev det snyggt? bilder
Användarvisningsbild
Niklas Elste
PAR-64
PAR-64

Inlägg: 2056
Blev medlem: sön 13 jul 2008, 15:58

Re: ETS Insta Snake

Inläggav Anton Jonsson » ons 27 jun 2012, 00:12

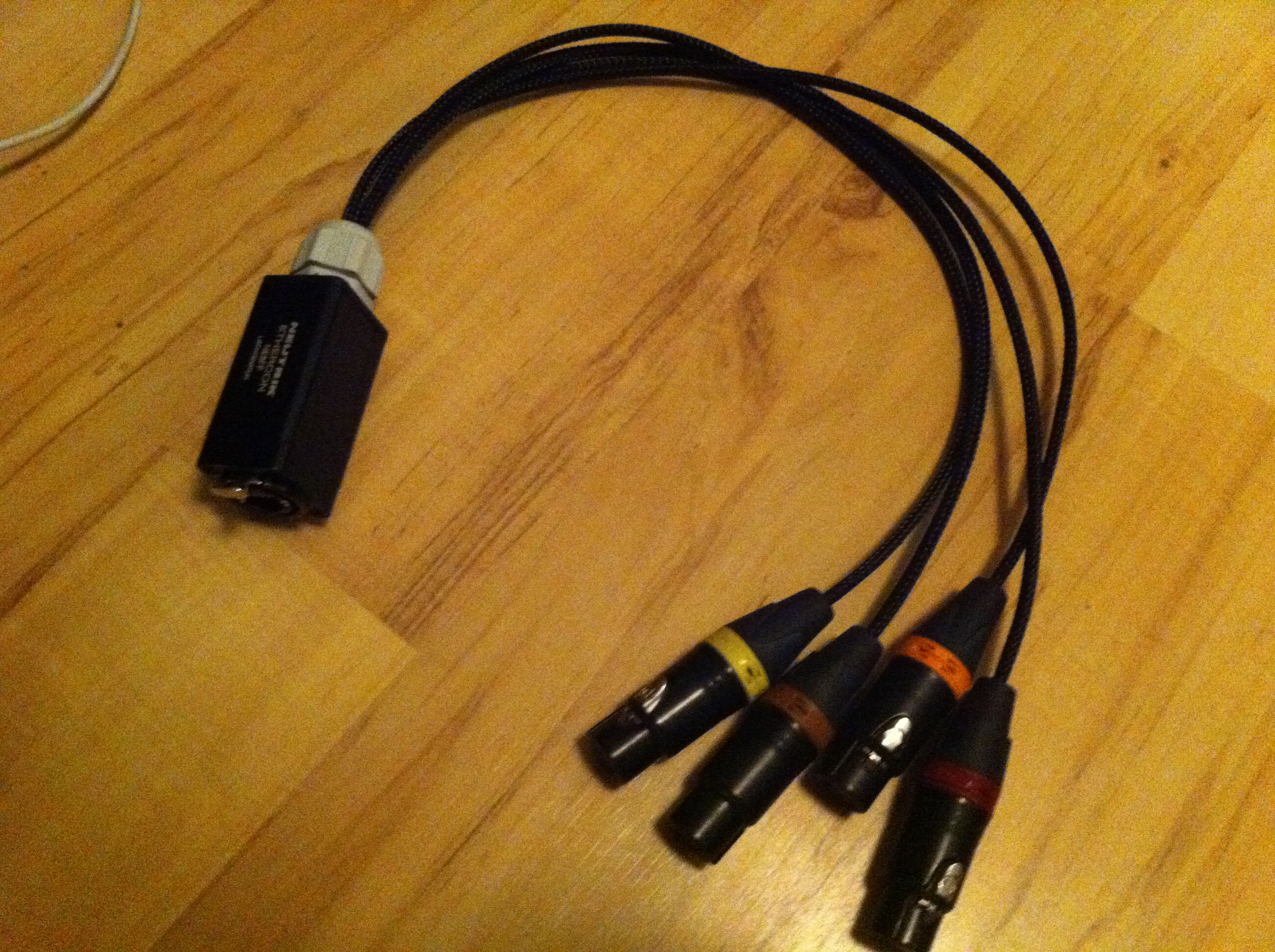

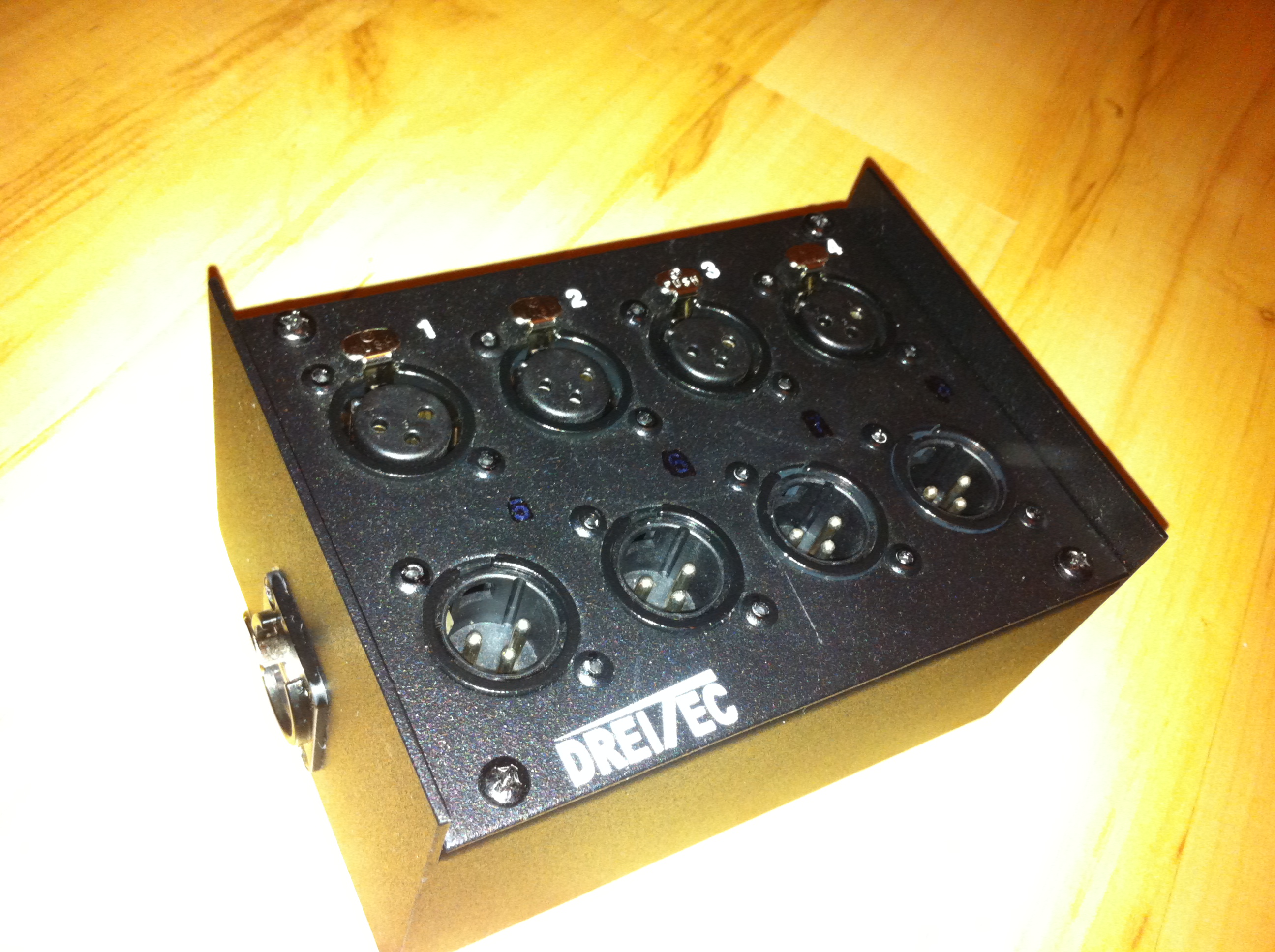

här kommer lite bilder, har gjort 2 modeller:
Bilagor
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Jonas Jansson » ons 27 jun 2012, 00:24

Berätta mer!
Detta var ju lite intressant att få reda på ifall man behöver nån gång!
Jonas Jansson
PAR-36
PAR-36

Inlägg: 223
Blev medlem: tor 09 sep 2010, 18:11
Ort: Skokloster

Re: ETS Insta Snake

Inläggav Anton Jonsson » ons 27 jun 2012, 00:44

Med dom här boxarna kan du köra balancerad line/mic signal ca:500m med en vanlig cat5 oskärmat enligt ETS. Dessutom 4 kanaler!
har gjort en installation med detta åt ett annat företag, ca:200m på ena slingan, ska prova det i näst , kommer bli intressant o se hur bra de fungerar. Enligt folk som har provat de ska de fungera jättebra!
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Jonas Jansson » ons 27 jun 2012, 00:48

Är det någon elektronik komponent? Nån IC-krets, transistor eller så?
Eller hårddraget till-från kontakterna?
Jonas Jansson
PAR-36
PAR-36

Inlägg: 223
Blev medlem: tor 09 sep 2010, 18:11
Ort: Skokloster

Re: ETS Insta Snake

Inläggav Jonas Jansson » ons 27 jun 2012, 00:49

hade också behövt detta för installation...
Men nu är det två hål in i väggen istället.. Funkar det med.
Jonas Jansson
PAR-36
PAR-36

Inlägg: 223
Blev medlem: tor 09 sep 2010, 18:11
Ort: Skokloster

Re: ETS Insta Snake

Inläggav Anton Jonsson » ons 27 jun 2012, 00:59

inga komponenter, har skruvat upp flera olika burkar från instasnake, hittar inga komponenter.
har bara provat mina egna tillsammans med min enkla kabeltestare och då fungerar de, ska prova dom på riktigt på lördag, borde inte vara några problem!
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad

Re: ETS Insta Snake

Inläggav Gustaf Gagge » ons 11 jul 2012, 15:07

finns det någon standard hur man kopplar kabeln?
_______________________________________________________________________________
Läs min blogg med gör det själv projekt för teaterteknik. http://technicaltheaterbackstage.blogspot.se/
Användarvisningsbild
Gustaf Gagge
PAR-56
PAR-56

Inlägg: 537
Blev medlem: sön 23 sep 2007, 22:43
Ort: Stockholm

Re: ETS Insta Snake

Inläggav Anton Jonsson » lör 14 jul 2012, 01:50

Ja de finns en standard, har den nedskriven, dock inte tillgängligt nu, kan försöka återkomma när jag har.
Anton Jonsson
PAR-46
PAR-46

Inlägg: 301
Blev medlem: tor 20 sep 2007, 16:31
Ort: Mariestad
