Hur ska vi bygga 19" centraler bäst

Inläggav Kent Thorfalk » lör 16 feb 2013, 19:41

Hej på er..

Jag bifogar bilder på en elcentral vi byggt till en kund.
Allt efter dennes önskemål.
Men vi planerar nu att ta fram lite längre serier av just 19" centraler, och jag tar gärna emot
tips om hur vi ska bestycka dem så att de passar så många som möjligt.
Vi har tittat lite på Works bestyckning,
om det kanske är något liknande som behövs, eller vad tror ni?

Vad används oftast på front respektive bak?
Och sedan verkar 1-fas 16A Cee-don (blå) användas mycket. Vad kopplar ni in till de uttagen?
Ni har kunskapen och jag är tacksam för alla tips...
Bilagor
PDU 32A 4HE Ljud o Ljus.doc
Bilder på 19" 4HE central byggd av PE-plast
(227 KiB) Nerladdad 154 gånger
Kent Thorfalk
PAR-20
PAR-20

Inlägg: 41
Blev medlem: tor 30 aug 2012, 10:38
Ort: Kristianstad

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Markus Hammerin » lör 16 feb 2013, 20:16

Istället för att ladda hem Word-dokumentet ovan kan ni se bilderna här.
Bilagor

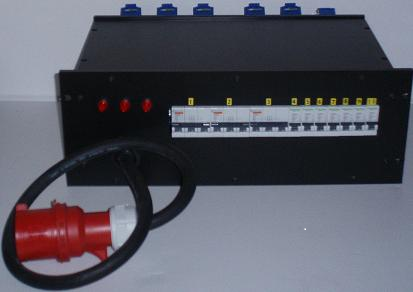

Central fram.png
Fram
Central bak.png
Bak
Central bak.png (130.82 KiB) Visad 3558 gånger
Det var inte mitt fel!
Användarvisningsbild
Markus Hammerin
PAR-30
PAR-30

Inlägg: 167
Blev medlem: tis 17 maj 2011, 21:57

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Nicke Löfgren » lör 16 feb 2013, 20:41

Ser ut som ett hemma bygge!

Jag skulle gärna fronten graverad eller screentryck
Det ger ett seriöst och mer trovärdigt intryck
Användarvisningsbild
Nicke Löfgren
PAR-64
PAR-64

Inlägg: 3941
Blev medlem: ons 09 nov 2005, 19:02

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Niklas Elste » sön 17 feb 2013, 12:14

skulle gärna se personskydds automater och separata jfb
Användarvisningsbild
Niklas Elste
PAR-64
PAR-64

Inlägg: 2056
Blev medlem: sön 13 jul 2008, 15:58

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Mikael Thieme » sön 17 feb 2013, 13:14

Jag instämmer i märkningen, får dessutom inte vara i form av etiketter eller märkplattor som kan lossna - utan behöver vara graverad eller tryckt. Behöver dessutom vara övertydlig ifråga om vilja säkringar etc som matar vilka uttag.
Säkringar och jfb behöver oundvikligen(!) ha petskydd, dessutom är det en fördel om centralen är åtminstone droppsäker motsvarande IPX2.
Placeringen av uttag/säkringar är en fråga om dels användningsområde och dels tycke och smak, men för min del föredrar jag om möjligt att se säkringar och indikeringar på samma sida av en central som uttagen sitter.
"Blå" enfasuttag har jag inte varit med om att använda i någon större utsträckning. Oftare då enfas Schuko och röda trefas CEE 3x16/32/63A.
Mikael Thieme
PAR-64
PAR-64

Inlägg: 774
Blev medlem: mån 23 jan 2006, 19:07
Ort: Falkenberg

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Kent Thorfalk » sön 17 feb 2013, 22:51

Gravering är inget problem.
Separata JFB och automater mm sätter vi precis som kunden önskar.
Digitala eller analoga mätare likaså.
Det finns inga begränsningar och både kapsling och don mm är av bra kvalitet.

Hemmabygge ...stämmer ju såtillvida att vi bygger den på fabrik här hemma i Sverige, vilket
väl kan vara trevligt..
Men kundens logga eller annat ingraverat är lätt ordnat.
Det jag mest är ute efter just nu, är om det finns någon modell i utförande eller storlek,
gällande både HE, Amperé, bestyckning osv som går mer...

Men tack för svaren ...Mvh Kent
Kent Thorfalk
PAR-20
PAR-20

Inlägg: 41
Blev medlem: tor 30 aug 2012, 10:38
Ort: Kristianstad

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Anton Stjärnbrandt » mån 18 feb 2013, 00:06

Kan bara tala för mig själv men jag har nytta av

- Stort antal schuko-kontakter, fördelat över faserna.
- Bra om det är avsäkrat så att man kan ta ut så mycket ström som matningen tillåter (inte som byggcentralerna där det bara finns två faser med 13A säkringar).
- Som Mikael säger, mycket tydlig och logisk placering och märkning av uttagen så att det framgår vilka uttag/säkringar/faser som hör ihop.
- Jag använder aldrig de blå 16A handskarna, men det är väl en smaksak..
- Vidarematningar (16 eller 32A) är praktiskt.
Det kreativa teknikföretaget som gör mycket med små medel - och ännu mer med stora !

http://www.star-audio.se
Användarvisningsbild
Anton Stjärnbrandt
PAR-64
PAR-64

Inlägg: 998
Blev medlem: mån 06 aug 2007, 20:26
Ort: Umeå

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Daniel Andreasson » mån 18 feb 2013, 08:21

en 2HE med 32AMP inmatning hade varit väldigt fint.
6st schuko ut med tydlig märkning
1st16amp 3fas ut

inmatning och säkringar/jfb fram.
utmatning schuko bak
utmatning 16amp 3fas fram
Användarvisningsbild
Daniel Andreasson
PAR-36
PAR-36

Inlägg: 211
Blev medlem: sön 05 aug 2007, 12:33
Ort: västra götaland

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Sebastian Silvén » mån 18 feb 2013, 20:50

Daniel Andreasson skrev:en 2HE med 32AMP inmatning hade varit väldigt fint.
6st schuko ut med tydlig märkning
1st16amp 3fas ut

inmatning och säkringar/jfb fram.
utmatning schuko bak
utmatning 16amp 3fas fram


Mer sådant till folket!
- Vi lever i en värld där Pizzan kommer snabbare till dörren än Polisen!
Sebastian Silvén
PAR-36
PAR-36

Inlägg: 267
Blev medlem: lör 11 sep 2004, 01:00
Ort: Jönköping

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Thomas Wahlberg » tis 19 feb 2013, 15:15

Jag skulle föredra 32A vidarematning. I princip vill jag ha L'Acoustics rackbox "LA-Power" men med JFB och 3st Powercon uttag parallellt med de tre shukouttagen. Och min egen logga så klart. En sådan skulle jag nog kunna betala för. Volt och amperemätare behöver jag inte. Det finns ju i de större kraftdistributionssystemen.

Se sidan 2 i denna pdf... http://www.l-acoustics.com/admin/produc ... EN_4-0.pdf

Ca. pris för ett par sådana?
- Man är alltid lite hungrig men oftast ganska mycket -
Användarvisningsbild
Thomas Wahlberg
PAR-20
PAR-20

Inlägg: 53
Blev medlem: ons 20 apr 2011, 15:59
Ort: Sverige (mestadels)

Re: Hur ska vi bygga 19" centraler bäst

Inläggav Kent Thorfalk » ons 20 feb 2013, 13:04

Tack för tipsen.
Centralerna kanske utrustade med 1-moduls PSA (personskyddsautomater) som Prolle skrev om, under fliken "Ellära". (Vi kan ordna sådana)
Kan det vara något? Och då tänker jag närmast på Daniel och Sebastians förslag ovan.
Att de centralerna då kan vara något som behövs lite här och var...

Thomas centraler får jag fundera på... och du är alltid välkommen att lägga ett mail.
Jag vill helst inte lämna priser här...
Kent Thorfalk
PAR-20
PAR-20

Inlägg: 41
Blev medlem: tor 30 aug 2012, 10:38
Ort: Kristianstad
