Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Fredrik Nilsson » fre 09 mar 2012, 09:11

Jag och scenografen spånade fram några ljusskärmar som skulle kunna gå att rulla runt på alltså helt trådlösa. Jag för börja med att exprementera med batterier hur länge dom skulle klara, vi kör som mest två stycken 50min föreställningar om dagen så kriteriet var att skärmarna skulle klara två timmar på full styrka.

Jag provade mig fram på en lite provskärm vilken typ av lampa jag skulle använda, valet föll på MZ-vision en billig tysk lampa (vi är inte så rika så vi får nöja oss med lite billigare märken), jag har en överst inuti skärmen och en underst i bottenvagnen. Överst på varje skärm har jag en LED 56 och runt framsidan sitter en Thinlight tråd.

Bottenvagnen är bestyckad med en blyackumulator (batteriet), en spänningsomvandlare 12V-230V med rak sinusvåg, en 1ch dimmer från showtech för att styra Thinlght tråden och Wireless Solutions trådlös DMX. Där finns även två brytare för att vara säker på att inte ha sönder några prylar samt en säkring. Safety first!

Detta fungerar klockrent under dom föreställningar vi haft och har inte varit något krångel överhuvudtaget.

Måste rikta ett stort tack till Anders Andersson på Regionteatern och Erik Pilesjö på Malmö Operan som hjälpt mig i detta projekt.
Bilagor
Osorterat 478.jpg
Teknik i bottenvagnarna
Osorterat 576.jpg

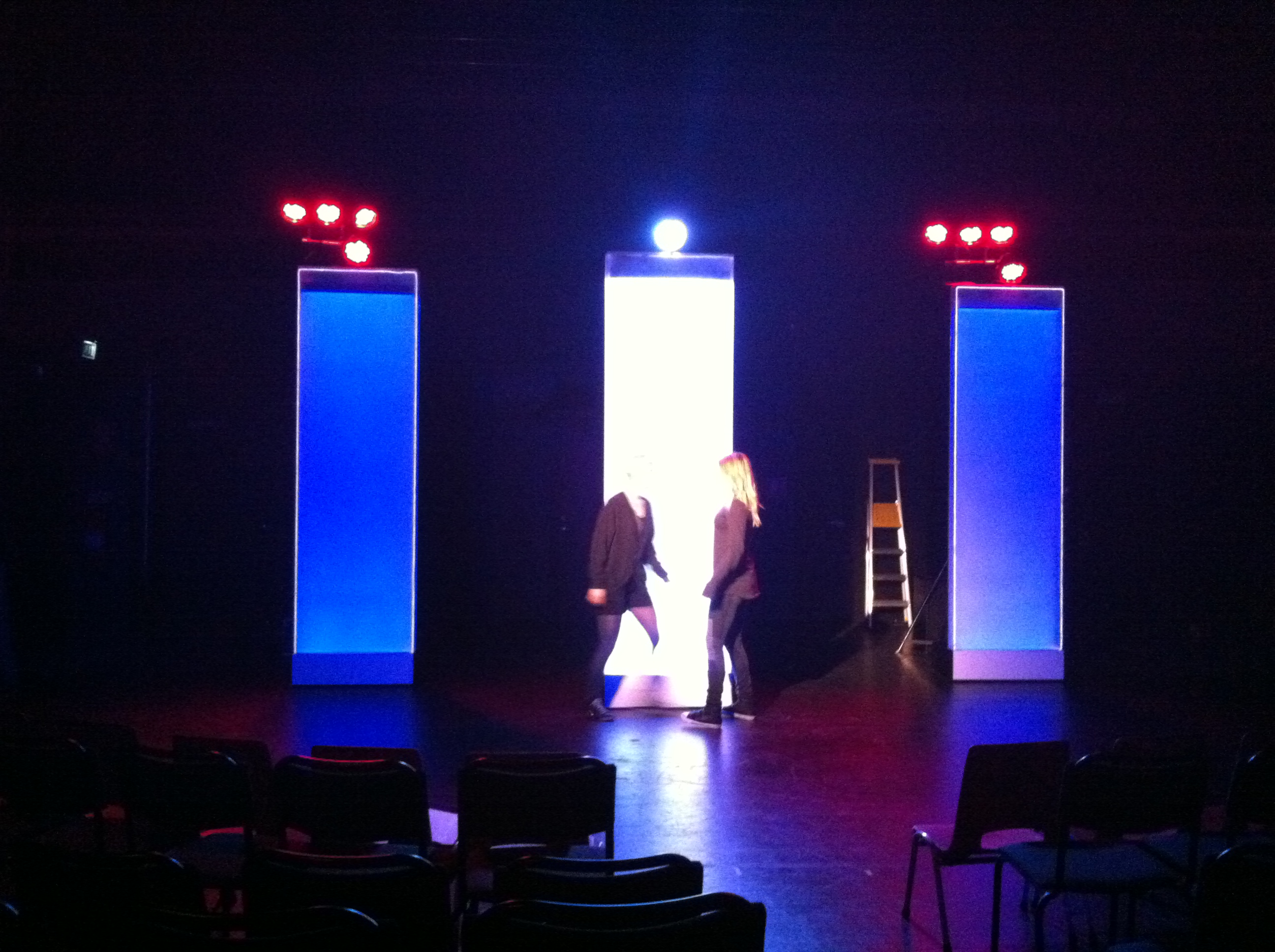

In action
Osorterat 575.jpg

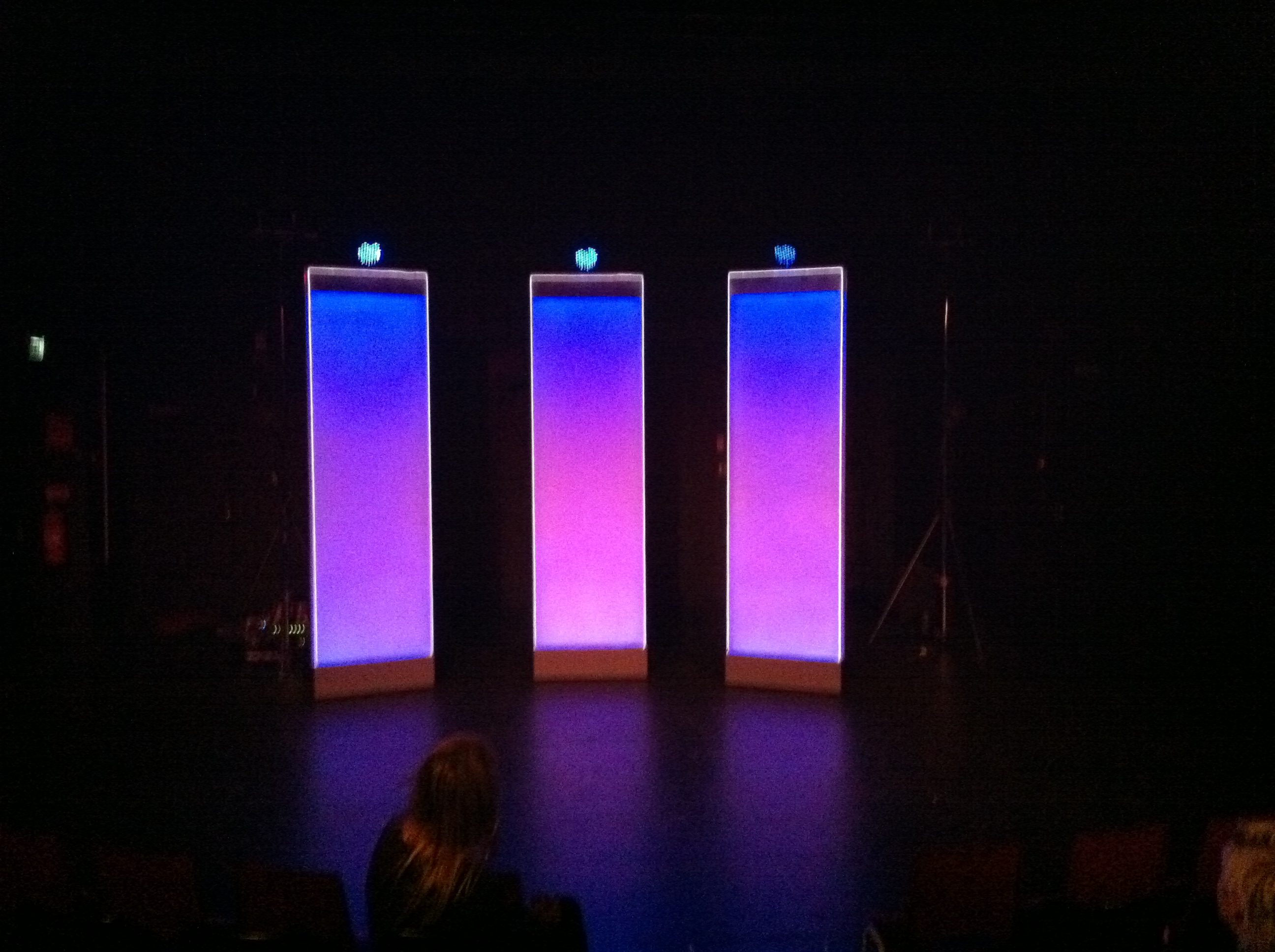

In action
Work sucks, send me on tour!
Användarvisningsbild
Fredrik Nilsson
PAR-64
PAR-64

Inlägg: 889
Blev medlem: tis 05 aug 2003, 01:00
Ort: Växjö/Osby

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Nicke Löfgren » fre 09 mar 2012, 10:18

Snyggt !!

Skoj å se sådan projekt :)
Användarvisningsbild
Nicke Löfgren
PAR-64
PAR-64

Inlägg: 3936
Blev medlem: ons 09 nov 2005, 19:02

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Fredrik Nilsson » fre 09 mar 2012, 10:24

Tack så mycket, är riktigt nöjd faktiskt.

Kan oxå tillägga att matrialet i skärmarna är slipad makrolon 3m höga som vi har bockat på två ställen, alltså är det slipad makrolon på tre sidor vilket gör att det inte ser ut som en platt tjock vägg på hjul.
Anledningen att vi slipade och inte körde med mjölkvitt är att vi tyckte det mjölkvita mer liknade en reklamskylt medans det blevlite mer liv i den slipade skivan. Anledningen att vi valde makrolon istället för plexi är att vi är ute på turné med föreställningen och det skulle aldrig plexin hålla för.
Work sucks, send me on tour!
Användarvisningsbild
Fredrik Nilsson
PAR-64
PAR-64

Inlägg: 889
Blev medlem: tis 05 aug 2003, 01:00
Ort: Växjö/Osby

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Jonas Larsson » fre 09 mar 2012, 20:17

Alltid kul med projekt när man får tänka till lite =)
//Jonas - ljudoljus.net crew
Användarvisningsbild
Jonas Larsson
ljudoljus.net admin
ljudoljus.net admin

Inlägg: 1739
Blev medlem: tis 15 jul 2003, 01:00
Ort: Skövde

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Fredrik Nilsson » lör 10 mar 2012, 21:10

Absolut, jag har tänkt på styra lampor med batteri o trådlös dmx innan men när jag väl börjar jobba med det på riktigt insåg jag att det inte var så lätt som jag trodde plus att det blev lite dyrare än tänkt men ändå inom budget :) Men utan Anders Andersson och Erik Pilesjö hade jag aldrig rott det i hamn.
Work sucks, send me on tour!
Användarvisningsbild
Fredrik Nilsson
PAR-64
PAR-64

Inlägg: 889
Blev medlem: tis 05 aug 2003, 01:00
Ort: Växjö/Osby

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Krister Uddén » sön 11 mar 2012, 15:04

Spännande idé, körde du LED Bar och Par 56 direkt frå 12 V ?
Jag har skruvat isär mina par56 men de har ca 16v efter trafo och likriktare.
Har iof inte provkört de på 12V

Behövdes ingen last på dimmers för att få Thinlght att inte lysa svagt även om dimmer är i min läge.
?

/Krister
Användarvisningsbild
Krister Uddén
PAR-36
PAR-36

Inlägg: 240
Blev medlem: mån 12 feb 2007, 00:04
Ort: Mellerud

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Markus Hammerin » sön 11 mar 2012, 17:39

Fredrik Nilsson skrev:rak sinusvåg


:wink:
Det var inte mitt fel!
Användarvisningsbild
Markus Hammerin
PAR-30
PAR-30

Inlägg: 167
Blev medlem: tis 17 maj 2011, 21:57

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Niklas Elste » sön 11 mar 2012, 21:54

han kanske menar fyrkantsvåg
Användarvisningsbild
Niklas Elste
PAR-64
PAR-64

Inlägg: 2056
Blev medlem: sön 13 jul 2008, 15:58

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Fredrik Nilsson » mån 12 mar 2012, 15:02

Krister: Nej jag funderade på det från början men tyckte att det blev bökigt så körde allt av omvandlaren så slapp jag bygga om lamporna. Jo det stämmer det, jag satte dit en 15W blålampa som ballast till thinlighten fungerar perfekt.

Marcus, Nicklas: Dåligt formulerat och inte hundra insatt, kan stämma att det var fyrkantsvåg. Det är i alla fall ingen Biltema omvandlare vilket om man har otur kan förstöra utrustningen. Detta är en lite dyrare omvandlare från Elfa.
Work sucks, send me on tour!
Användarvisningsbild
Fredrik Nilsson
PAR-64
PAR-64

Inlägg: 889
Blev medlem: tis 05 aug 2003, 01:00
Ort: Växjö/Osby

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Niklas Elste » mån 12 mar 2012, 17:32

ja det finns 3 varianter sinus modifierad sinus och fyrkantsvåg
ingen av dom är 100%säker hur man än vänder på det men sinus är det bästa
Användarvisningsbild
Niklas Elste
PAR-64
PAR-64

Inlägg: 2056
Blev medlem: sön 13 jul 2008, 15:58

Re: Trådlösa ljusskärmar på Regionteatern i Växjö

Inläggav Fredrik Nilsson » tis 13 mar 2012, 11:21

Kollade igenom mina mail från Pilesjö, där står att växelriktaren ska ge en ren sinusspänning ut så glöm allt med sinusvågor som jag skrivit.
Work sucks, send me on tour!
Användarvisningsbild
Fredrik Nilsson
PAR-64
PAR-64

Inlägg: 889
Blev medlem: tis 05 aug 2003, 01:00
Ort: Växjö/Osby
